ASUS ROG Z690. Переход на новое поколение с помощью ASUS ROG Maximus и ROG Strix
Процессоры Intel 12-го поколения Core. Благодаря наличию до восьми высокопроизводительных ядер Golden Cove эти процессоры предлагают завидную мощность для игр, а до восьми энергоэффективных ядер Gracemont легко справляются с легкими задачами, потребляя при этом лишь мощность. Эта гибридная компоновка окупается за счет повсеместного повышения производительности по сравнению с чипами последнего поколения. С новым чипсетом Z690 тоже есть что порадовать. Возможность подключения к PCI Express 5.0 (PCIe) обеспечивает место в первом ряду для самых быстрых видеокарт и твердотельных накопителей сегодня и завтра, а поддержка молниеносной оперативной памяти DDR5 позволяет вам воспользоваться преимуществами потрясающих новых скоростей и высочайшей энергоэффективности, предлагаемых следующим генерация системной памяти.
Сегодня у нас выпускается полный ассортимент материнских плат ROG Z690 , и они готовы служить прочной основой для вашей следующей сборки. Это руководство поможет вам разобраться во всех вариантах и найти лучшую материнскую плату для ваших нужд и бюджета.
Вам нужна материнская плата с безудержной производительностью, уникальным промышленным дизайном и непревзойденным набором функций? Мы поможем вам с нашей первоклассной серией ROG Maximus. Каждая из этих материнских плат отличается совершенно новым промышленным дизайном, который задаст эстетический тон всей вашей сборке.
От блестящего белого металла ASUS ROG Maximus Z690 Formula до алюминиевого выдавленного логотипа ROG на ROG Maximus Z690 Apex — каждая материнская плата Maximus имеет свой собственный стиль. Дисплей AniMe Matrix TM , состоящий из 222 светодиодов на радиаторе VRM ROG Maximus Z690 Extreme и ROG Maximus Z690 Extreme Glacial, дает вам привлекательное место для отображения пользовательской графики.
Материнские платы ROG Strix, с другой стороны, обеспечивают исключительную игровую производительность для более широкой аудитории. Они задрапированы новым гладким дизайном для Z690. Большой кусок акрила, нанесенный на экран ввода-вывода материнских плат ROG Strix Z690, усиливает свет от светодиодов RGB под ним.
Наши материнские платы Z690 со стилем на любой вкус, возможностями подключения нового поколения и исключительной производительностью позволяют геймерам максимально эффективно использовать возможности процессора Intel Core 12-го поколения. Читайте обзор всех новых функций чипсета Z690, а также внимательно изучите отдельные материнские платы.
Передай привет следующему поколению
Чипсет Z690 знаменует появление следующего поколения высокоскоростных компонентов с его поддержкой PCIe 5.0 и DDR5 RAM. Наша линейка Z690 включает опции, позволяющие разогнать оперативную память до новых высот — до 6600 МГц на ROG Maximus Z690 Apex. Мы упрощаем повышение производительности вашей памяти DDR5. Наш эксклюзивный профиль ASUS Enhanced Memory Profile (AEMP) позволяет вам раскрыть потенциал вашего набора памяти DDR5 с помощью быстрого и простого входа в BIOS. Более того, мы тесно сотрудничали с Adata, Corsair, Crucial, Geil, G.SKILL, Kingston, Klevv и Teamgroup во время разработки продукта, чтобы обеспечить лучшую и более широкую совместимость с вашими любимыми брендами оперативной памяти.
Наши материнские платы Z690 снимают суету с разгоном памяти — даже для относительных новичков. Наша уникальная аппаратная реализация схемы последовательной разблокировки интегральной схемы управления питанием (PMIC) делает разгон оперативной памяти DDR5 таким же плавным, как и разгон оперативной памяти DDR4, и все это без необходимости бесконечно включать и выключать питание, чтобы найти стабильные настройки. Вы почувствуете себя как дома при разгоне на этой платформе. AEMP готов сгладить путь, если вы в конечном итоге получите комплект памяти без профиля XMP, что сэкономит ваше время и позволит вам повысить производительность после настройки.
AEMP — далеко не единственный простой в использовании инструмент в нашей прошивке BIOS, который помогает вам максимально эффективно использовать вашу систему. Мы настроили наш набор технологий повышения производительности на базе искусственного интеллекта для процессоров Intel 12-го поколения, чтобы вы с легкостью могли максимально использовать возможности своего нового ПК. AI Overclocking может интеллектуально повысить тактовую частоту одно- и многоядерных процессоров вашего процессора, при этом постоянно отслеживая стабильность, температуру системы и производительность охлаждения, чтобы поддерживать идеальный разгон с течением времени, и для включения требуется всего один щелчок.
AI Cooling динамически регулирует скорость вращения вентиляторов, чтобы снизить уровень шума и температуру процессора. Двухстороннее шумоподавление AI использует ресурсы процессора для фильтрации фонового шума от входа вашего микрофона и от сигналов, которые вы слышите от людей, с которыми вы разговариваете. Наконец, AI Networking использует обширную базу данных профилей сетевой активности приложений для определения приоритетов наиболее важного трафика на вашем компьютере, и все это без раздражающего ручного вмешательства.
Возможность подключения к PCIe 5.0 дает вам сегодня широкий выбор высокоскоростных портов, а также доступ к самым быстрым твердотельным накопителям и графическим процессорам нового поколения, которые появятся на рынке. Благодаря удвоенной скорости передачи данных по сравнению с PCIe 4.0 новый стандарт предоставляет нам полосу пропускания для оснащения наших материнских плат Z690 портами Thunderbolt 4 и USB 3.2 Gen 2. В нашей линейке вы найдете несколько вариантов материнских плат со встроенным Thunderbolt 4 и даже больше с разъемом Thunderbolt 4. Каждая из наших материнских плат Z690 имеет как минимум один слот PCIe 5.0 x16, а наши модели ROG Maximus предлагают два. ROG Strix Z690-E, ROG Maximus Z690 Extreme и ROG Maximus Z690 Extreme Glacial также предоставляют вам встроенный слот PCIe 5.0 M.2, а остальные платы ROG Maximus Z690 позволяют подключать твердотельный накопитель PCIe 5.0 с их комплектом. Карты ROG Hyper M.2 или PCIe 5.0 M.2.
Высокий разгон, низкие температуры
Не терпится попробовать свои силы в разгоне процессора Intel Core 12-го поколения? Наши материнские платы Z690 готовы предоставить мощность, необходимую вашему процессору, для высочайшей производительности. Модернизированные блоки VRM во всей линейке готовы к работе, а лучший в линейке ROG Z690 Maximus Extreme лидирует с его объединенными силовыми каскадами 24 + 1, каждый из которых рассчитан на 105 А.
Эта мощность требует всестороннего охлаждения, поэтому наши платы предоставляют вам инструменты, позволяющие поддерживать работу вашей системы при комфортной температуре. На многих моделях наши массивные радиаторы VRM соединены с экраном ввода / вывода из сплава с большой тепловой трубкой для лучшего отвода тепла. Поклонники жидкостного охлаждения могут взять ROG Maximus Z690 Extreme Glacial и использовать его массивный водоблок, разработанный в сотрудничестве с EK, для охлаждения своих VRM и твердотельных накопителей M.2. На всех наших платах множество разъемов для вентиляторов позволяет легко настроить систему охлаждения вашей мечты.
Мы предприняли дополнительные шаги, чтобы настроить вашу высокопроизводительную сборку Z690 без проблем. В большинстве наших плат используется наша система M.2 Q-Latch для фиксации твердотельных накопителей M.2 — винты не требуются. Новая кнопка Q-Release слота PCIe на многих наших материнских платах ROG Maximus и ROG Strix Z690 упрощает извлечение видеокарты, предоставляя вам легкодоступную физическую кнопку, которая освобождает блокировку слота. усилен металлической перегородкой для дополнительной поддержки и предотвращения повреждений.
Совместимость с процессорным кулером
У вас есть кулер для процессора, от которого вы еще не совсем готовы отказаться? Чтобы обеспечить обратную совместимость с максимально возможным количеством кулеров, на наших материнских платах есть монтажные отверстия, совместимые с LGA 1200, в дополнение к монтажным отверстиям для комплектов следующего поколения. Если у вас уже есть один из наших жидкостных охладителей AIO , его комплект для крепления LGA 1200 гарантирует, что вы готовы к Z690. Купите один из наших избранных новых охладителей жидкости AIO, и в коробке вы найдете монтажный комплект LGA 1700.
Если ваш кулер для процессора был изготовлен другим производителем, мы рекомендуем вам связаться с ним для получения дополнительной информации о вашем конкретном оборудовании. Наши материнские платы Z690 имеют монтажные отверстия для систем охлаждения предыдущего поколения, совместимых с LGA1200, но из-за меньшей высоты z-стека сокета LGA1700 вам может потребоваться специальный кронштейн.
Бесплатный доступ к Adobe Creative Cloud
Продукты Adobe занимают центральное место в творческой работе во многих отраслях. Мы стали партнерами Adobe, чтобы расширить возможности вашего рабочего процесса с помощью известного набора приложений и услуг Creative Cloud. Приобретя материнскую плату ROG или ROG Strix в некоторых регионах, вы получите бесплатную месячную подписку на Adobe Creative Cloud. У вас будет доступ не только к более чем 20 приложениям, включая Photoshop, Premiere Pro и After Effects, но и у вас будет 100 ГБ облачного хранилища.
Выкупить легко, и вы можете применить подписку Creative Cloud к новой или существующей учетной записи.
ROG Maximus идет впереди
Они представляют собой элиту компьютерных DIY: производители, стойкие энтузиасты и пионеры в области создания нестандартных ПК, которые создают захватывающие машины, расширяющие границы производительности. Материнские платы ROG Maximus Z690, каждая со своим уникальным дизайном и функциями, открывают новые границы для этих разработчиков.
ASUS ROG Maximus Z690 Extreme
Для тех, кто осмелится, ROG Maximus Z690 Extreme предлагает идеальную платформу для сборки ПК высокого класса. Эта материнская плата EATX объединяет в себе фантастический набор функций, и ее так же легко настроить, как и настроить.
На поверхности ROG Maximus Z690 Extreme преобладают темные оттенки, что привлекает внимание к настраиваемому дисплею AniMe Matrix TM на экране ввода-вывода. Этот массив из 222 отдельных светодиодов отображает настроенные изображения и анимацию, и его можно настроить так, чтобы он реагировал в реальном времени на воспроизведение звука. Холоднокованый радиатор между слотами PCIe имеет текстурированную поверхность, увеличивающую его поверхность, благодаря чему диски M.2 остаются прохладными и придают материнской плате уникальный вид.
Высококачественные функции делают каждый момент с ROG Maximus Z690 Extreme роскошью. Эта материнская плата имеет массивную топологию 24 + 1 VRM со встроенными силовыми каскадами 105A, которые помогут вам в полной мере использовать потенциал разгона процессоров Intel 12-го поколения. Он предлагает порт Ethernet 2,5 Гбит / с на базе процессора Intel и разъем Ethernet 10 Гбит / с от Marvell, чтобы обеспечить максимально быструю передачу данных по локальной сети. Адаптер Intel WiFi 6E обеспечивает высокоскоростное беспроводное соединение в широком диапазоне 6 ГГц.
Аудиофилы будут наслаждаться кристальной четкостью музыки, игр и развлечений с кодеком Realtek ALC 4082 и ЦАП ESS SABER 9018Q2C. Чтобы обеспечить идеальный сигнал для вашей высококачественной гарнитуры, мы включаем внешний ЦАП ROG Clavis USB-C с ROG Maximus Z690 Extreme. Благодаря четырем конвертерам ESS, каждый из которых предназначен для дискретных диапазонов звукового спектра, Clavis выдает завидно высокое качество звука.
ROG Maximus Z690 Extreme также готов служить центром мощной системы охлаждения. Он имеет восемь встроенных разъемов для вентиляторов, а входящий в комплект контроллер ROG Fan Controller позволяет легко добавить еще шесть в микс. Хотите добавить больше освещения, пока вы занимаетесь этим? Три адресных разъема RGB второго поколения позволяют подключать светодиодные ленты и согласовывать их с остальным оборудованием с помощью Aura Sync .
ASUS ROG Maximus Z690 Extreme | |
|---|---|
| Размер | EATX |
| объем памяти | 4 x DDR5 до 6400+ (OC) |
| PCIe | 2 x PCIe 5.0 x16 (@ x16 или x8 / x8) 1 x PCIe 3.0 x1 |
| Место хранения | 1 x M.2 22110 (PCIe 5.0 x4) 1 x M.2 2280 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) 2 x M.2 DIMM.2 (PCIe 4.0 x4) |
| Сети | 1 x Marvell® 10 Гбайт 1 x Intel® WiFi 6E 2,5 Гбайт |
| Аудио | Realtek ALC 4082 ESS® SABER 9018Q2C DAC Внешний ЦАП ROG Clavis USB-C с ESS Quad-DAC |
| Thunderbolt ™ 4 | Встроенный: 2 порта USB Type-C® |
| Задний ввод / вывод | Thunderbolt ™ 4: 1 x USB Type-C® 3.2 Gen 2 x 2: 1 x USB Type-C® 3.2 Gen 2: 7 x Type-A, 1 x USB Type-C® |
| Передний ввод / вывод | Thunderbolt ™ 4: 1 x USB Type-C® 3.2 Gen 2 x 2: 1 x USB Type-C® 3.2 Gen 1 : 4 x Type-A 2.0: 4 x Type-A |
| Аура | Встроенные: 3 адресных заголовка RGB Gen 2, 1 заголовок AURA RGB Контроллер вентилятора ROG: 6 адресных заголовков RGB Gen 2 |
| Охлаждение | На плате: 8 разъемов для вентиляторов ROG Fan Controller: 6 разъемов, 2 датчика |
ASUS ROG Maximus Z690 Extreme Glacial
Если ROG Maximus Z690 Extreme проверяет все ваши параметры, но вы предпочитаете установку с полностью жидкостным охлаждением, обратите внимание на ROG Maximus Z690 Extreme Glacial. В этой материнской плате используется моноблок с полностью водяным охлаждением, разработанный в тандеме с экспертами по жидкостному охлаждению из EK, для охлаждения VRM, набора микросхем и встроенных слотов M.2 и их максимальной производительности.
Моноблок изготовлен из прозрачного акрила. Водяной канал не покрыт крышкой, поэтому вам хорошо видно прозрачную конструкцию. Контраст между прозрачным моноблоком и гальваническим металлом на радиаторе M.2 придает ROG Maximus Z690 Extreme Glacial уникальный внешний вид. Как и Extreme, он также оснащен нашим эксклюзивным светодиодным дисплеем AniMe Matrix TM на экране ввода-вывода, чтобы предоставить вам настраиваемый набор светодиодов, которые могут отображать изображения, анимацию или важную системную информацию.
ASUS ROG Maximus Z690 Extreme Glacial | |
|---|---|
| Размер | EATX |
| объем памяти | 4 x DDR5 до 6400+ (OC) |
| PCIe | 2 x PCIe 5.0 x16 (@ x16 или x8 / x8) 1 x PCIe 3.0 x1 |
| Место хранения | 1 x M.2 22110 (PCIe 5.0 x4) 1 x M.2 2280 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) 2 x M.2 DIMM.2 (PCIe 4.0 x4) |
| Сети | 1 x Marvell® 10 Гбайт 1 x Intel® WiFi 6E 2,5 Гбайт |
| Аудио | Realtek ALC 4082 ESS® SABER 9018Q2C DAC Внешний ЦАП ROG Clavis USB-C с ESS Quad-DAC |
| Thunderbolt ™ 4 | Встроенный: 2 порта USB Type-C® |
| Задний ввод / вывод | Thunderbolt ™ 4: 1 x USB Type-C® 3.2 Gen 2 x 2: 1 x USB Type-C® 3.2 Gen 2: 7 x Type-A, 1 x USB Type-C® |
| Передний ввод / вывод | Thunderbolt ™ 4: 1 x USB Type-C® 3.2 Gen 2 x 2: 1 x USB Type-C® 3.2 Gen 1 : 4 x Type-A 2.0: 4 x Type-A |
| Аура | Встроенные: 3 адресных заголовка RGB Gen 2, 1 заголовок AURA RGB Контроллер вентилятора ROG: 6 адресных заголовков RGB Gen 2 |
| Охлаждение | На плате: 6 разъемов для вентиляторов Контроллер ROG Fan: 6 разъемов, 2 датчика |

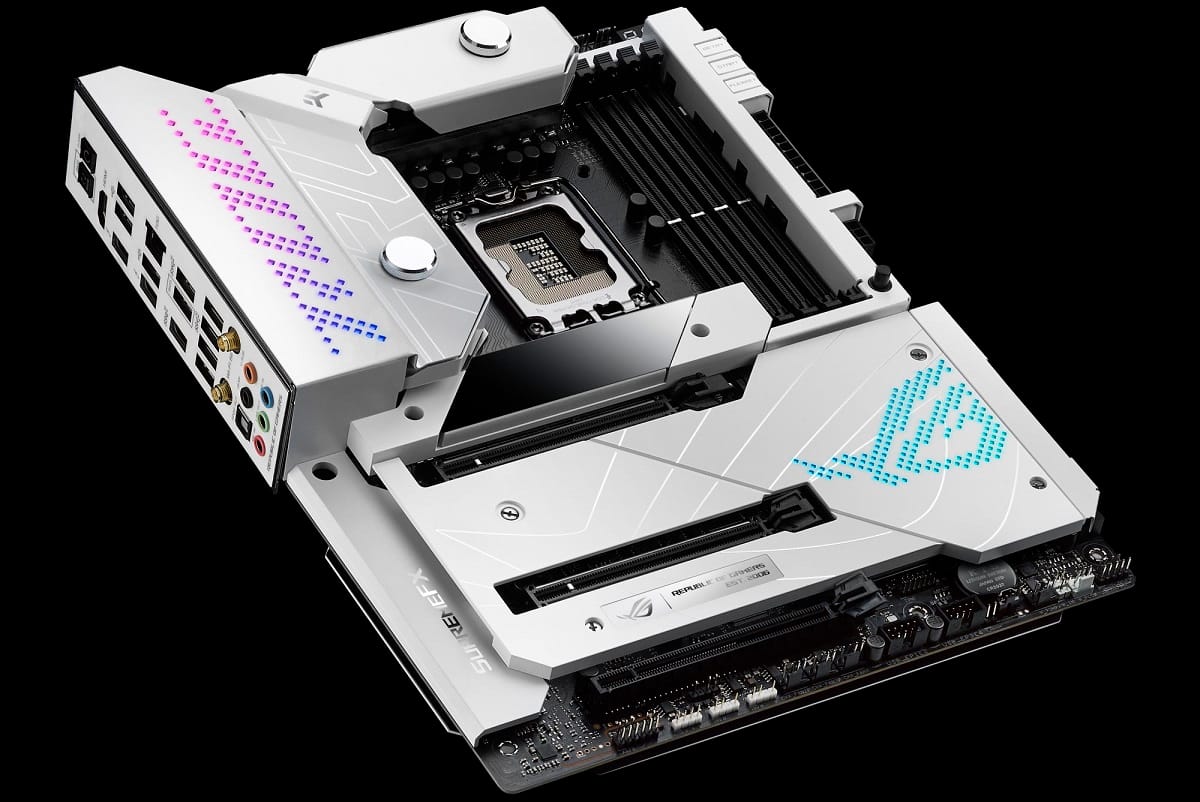

ASUS ROG Maximus Z690 Formula
Есть что-то особенное в безупречных поверхностях конструкции, оформленной в белом цвете. Светодиодная RGB-подсветка создает ослепительные градиенты на белых компонентах, но даже при минимальном освещении эти сборки выделяются из толпы.
Чтобы поддержать вашу страсть к высококачественному высокопроизводительному ПК, мы предлагаем ROG Maximus Z690 Formula. Его металлическая крышка Moonlight White идеально сочетается с другой экипировкой ROG Moonlight White, создавая чистый, цельный вид.
Однако его белая обложка не только для галочки. Блок VRM CrossChill EK III, разработанный совместно с EK Water Blocks, дает вам мощный инструмент для поддержания низких температур VRM, даже если вы набрали высокий разгон.
ASUS ROG Maximus Z690 Formula | |
|---|---|
| Размер | ATX |
| объем памяти | 4 x DDR5 до 6400+ (OC) |
| PCIe | 2 x PCIe 5.0 x16 (@ x16 или x8 / x8) 1 x PCIe 4.0 (режимы x4 или x4 / x4 через карту ROG Hyper M.2) |
| Место хранения | 1 x M.2 22110 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) 1 x M.2 2280 (PCIe 3.0 x4) 1 x Hyper M.2 (PCIe 5.0 x4 / PCIe 4.0 x4) 1 порт Hyper M.2 (PCIe 4.0 x4) |
| Сети | 1 модуль Intel® WiFi 6E Marvell® 10 Гбит / с |
| Аудио | ЦАП Realtek ALC 4082 ESS® SABRE 9018Q2C |
| Thunderbolt ™ 4 | На борту: 2 порта USB Type-C® |
| Задний ввод / вывод | Thunderbolt ™ 4: 2 порта USB Type-C® 3.2 Gen 2: 6 портов Type-A, 1 порт USB Type-C® |
| Передний ввод / вывод | 3.2 Gen 2×2: 1 порт USB Type-C® 3.2 Gen 1: 4 порта Type -A 2.0: 4 порта Type-A |
| Аура | 3 x адресных заголовка Gen 2 RGB 1 x заголовок AURA RGB |
| Охлаждение | 8 разъемов для вентиляторов |
ASUS ROG Maximus Z690 Apex
ROG Maximus Z690 Apex визуально выделяется смелым X-образным рисунком на нижней поверхности, а его производительность выделяется благодаря уникальным функциям поддержки охлаждения жидким азотом. Элитные оверклокеры, стремящиеся к максимальной производительности своих систем с использованием экзотических охлаждающих жидкостей, захотят поставить Maximus Z690 Apex на первое место в своих списках покупок.
Maximus Z690 Apex — наша первая плата, созданная с использованием нашей технологии Auto-Extreme Manufacturing, что означает, что пайка выполняется за один проход с помощью автоматизированного процесса. Это снижает тепловую нагрузку на компоненты и снижает использование агрессивных чистящих химикатов. Это лучше для окружающей среды, а также приводит к лучшему разгонному продукту и долговечности. Apex предназначен для экстремального разгона в режиме LN2, что делает его идеальной базой для профессиональных оверклокеров, стремящихся к новым мировым рекордам.
Уникальные детали дизайна передают потенциал этой материнской платы. Утопленная светодиодная RGB-подсветка на экране ввода-вывода позволяет согласовать внешний вид материнской платы с другим устройством Aura Sync. Пластина из экструдированного алюминия в форме логотипа ROG, протянувшаяся по диагонали через материнскую плату, придает ей неповторимый вид. В будущем вы можете снять эту деталь на память, когда технологии будущего неизбежно вытеснят Maximus Z690 Apex.
ASUS ROG Maximus Z690 Apex | |
|---|---|
| Размер | ATX |
| объем памяти | 2 x DDR5 до 6600 (OC) |
| PCIe | 2 слота PCIe 5.0 x16 (@ x16 или x8 / x8) |
| Место хранения | 1 x PCIe 5.0 M.2 Card (PCIe 5.0 x4) 1 x M.2 2280 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) 2 x M.2 DIMM.2 (PCIe 4.0 x4) |
| Сети | 1 x Intel® WiFi 6E 2,5 Гбайт |
| Аудио | Realtek ALC 4080 Savitech SV3H712 AMP |
| Thunderbolt ™ 4 | 1 х заголовок |
| Задний ввод / вывод | 3.2 Gen 2×2: 1 x USB Type-C® 3.2 Gen 2: 5 x Type-A 3.2 Gen 1: 4 x Type-A |
| Передний ввод / вывод | 3.2 Gen 2×2: 1 порт USB Type-C® 3.2 Gen 1: 4 порта Type- A 2.0: 4 порта Type-A на передней панели |
| Аура | 3 x адресных заголовка Gen 2 RGB 1 x заголовок AURA RGB |
| Охлаждение | 9 разъемов для вентиляторов |
ASUS ROG Maximus Z690 Hero
Иногда лучше меньше, да лучше. Темные оттенки, распространяющиеся по поверхности ROG Maximus Z690 Hero, создают тени, похожие на вид на футуристический городской пейзаж, привлекая ваше внимание к их тонким узорам. На этом мрачном фоне ярко выделяется освещение паспортной таблички PMMA. Эксклюзивные световые эффекты используют преимущества двухуровневого дизайна освещения, который позволяет одновременно отображать два разных рисунка.
ASUS Maximus Z690 Hero также обладает множеством возможностей подключения и производительности под всеми этими стильными кожухами. Двойные разъемы Thunderbolt 4 на задней панели стойки готовы к поддержке периферийных устройств следующего поколения на полной скорости, а звук Realtek следующего поколения в паре со встроенным ЦАП ESS SABER 9018Q2C для подключений на передней панели обеспечивает четкое, чистое игровое аудио независимо от того, какая гарнитура или динамики, которые вы подключаете к компьютеру. Три адресных разъема для светодиодов RGB второго поколения и один традиционный четырехконтактный разъем для освещения идеально координируют освещение вашей сборки с помощью Aura Sync.
Для тех, кто надеется разогнать один из топовых процессоров Intel с ядром 12-го поколения, Maximus Z690 Hero предлагает объединенную топологию каскада питания 20 + 1 для питания Vcore ЦП и встроенного графического процессора. Каждый силовой каскад рассчитан на выходную мощность до 90 А, и они обеспечивают максимально плавную подачу питания на процессор даже при самых высоких нагрузках.
Эта плата наполнена функциями, которые упрощают процесс сборки. Оба встроенных слота PCIe 4.0 M.2 имеют двусторонний радиатор M.2 для исключительного охлаждения, а благодаря нашей Q-защелке M.2 вы можете устанавливать диски без инструментов. Массив из восьми встроенных разъемов для вентиляторов и трех адресуемых разъемов RGB Gen 2 позволяет быстро подключить мощную систему охлаждения и светодиодную RGB-подсветку вашей мечты. А его разъем PCIe Slot Q-Release позволяет легко снимать и заменять видеокарту.
ASUS ROG Maximus Z690 Hero | |
|---|---|
| Размер | ATX |
| объем памяти | 4 x DDR5 до 6400+ (OC) |
| PCIe | 2 x PCIe 5.0 x16 (@ x16 или x8 / x8) 1 x PCIe 4.0 x16 (@ x4 или x4 / x4 режимы через карту ROG Hyper M.2) |
| Место хранения | 1 x M.2 22110 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) 1 x M.2 2280 (PCIe 3.0 x4) 1 x Hyper M.2 (PCIe 5.0 x4 / PCIe 4.0 x4) 1 порт Hyper M.2 (PCIe 4.0 x4) |
| Сети | 1 x Intel® WiFi 6E 2,5 Гбайт |
| Аудио | ЦАП Realtek ALC 4082 ESS® SABRE 9018Q2C |
| Thunderbolt ™ 4 | На борту: 2 порта USB Type-C® |
| Задний ввод / вывод | Thunderbolt ™ 4: 2 x USB Type-C® 3.2 Gen 2: 6 x Type-A, 1 x USB Type-C® 2.0: 2 x Type-A |
| Передний ввод / вывод | 3.2 Gen 2×2: 1 x USB Type-C® 3.2 Gen 1: 4 x Type-A 2.0: 2 x Type-A, 4 x Type-A |
| Аура | 3 x адресных заголовка Gen 2 RGB 1 x заголовок AURA RGB |
| Охлаждение | 8 разъемов для вентиляторов |
ASUS ROG Strix придает игровым ПК неповторимый стиль
Материнские платы ROG Maximus — это лучшее, что может предложить Z690, а платы ROG Strix берут эту базовую ДНК и предлагают ее в более доступных упаковках, сочетающих исключительную игровую производительность с поразительным стилем.
Для Z690 мы подчеркнули эстетику наших материнских плат ROG Strix с помощью большого куска прозрачного акрила, который перекрывает экран ввода-вывода. Это усиливает светодиодную подсветку RGB снизу и обеспечивает поразительный визуальный контраст с кремниевыми, металлическими и даже тканевыми элементами, из которых состоит остальная часть материнской платы.
Чтобы обеспечить существенное пассивное охлаждение для VRM, мы интегрировали экран ввода-вывода в радиатор VRM с длинной L-образной тепловой трубкой. Это улучшает охлаждающую способность радиатора за счет большей площади поверхности для охлаждающего воздуха, проходящего через корпус.
ASUS ROG Strix Z690-E Игровой Wi-Fi
ROG Strix Z690-E Gaming WiFi — флагманская модель для всей семьи. Он предлагает как слот PCIe 5.0 x16 для видеокарты следующего поколения, так и встроенный слот PCIe 5.0 M.2, что дает энтузиастам возможность испытать как самые быстрые видеокарты, так и самые быстрые накопители, когда они появляются на рынке. Комбинированная раковина M.2 в комплекте с тепловой трубкой прямого контакта обеспечивает большую площадь поверхности, помогая справляться с теплом, выделяемым высокопроизводительными твердотельными накопителями. Он изгибается вверх и над слотом M.2, чтобы лучше отводить тепло в воздушный поток корпуса.
Высококачественные функции завершают спецификацию этой платы. Intel 2.5Gb Ethernet и Intel WiFi 6E обеспечивают исключительную производительность проводных и беспроводных сетей. Аудиокодек Realtek ALC 4080 и усилитель Savitech SV3H712 обеспечивают чистый, яркий звук в ваших играх, развлечениях и мультимедиа, а разъем Thunderbolt 4 позволяет установить универсальный и быстрый разъем в совместимом корпусе.
ASUS ROG Strix Z690-E Gaming Wi-Fi | |
|---|---|
| Размер | ATX |
| объем памяти | 4 x DDR5 до 6400+ (OC) |
| PCIe | 1 x PCIe 5.0 x16 (@ x16) 1 x PCIe 4.0 (режимы x4 или x4 / x4) 1 x PCIe 3.0 x16 (макс. @ X4) |
| Место хранения | 1 x M.2 22110 (PCIe 5.0 x4) 1 x M.2 22110 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) 2 x карта Hyper M.2 (PCIe 4.0 x4) |
| Сети | 1 x Intel® WiFi 6E 2,5 Гбайт |
| Аудио | Realtek ALC 4080 Savitech SV3H712 AMP |
| Thunderbolt ™ 4 | 1 х заголовок |
| Задний ввод / вывод | 3.2 Gen 2×2: 1 x USB Type-C® 3.2 Gen 2: 2 x Type-A, 1 x USB Type-C® 3.2 Gen 1: 4 x Type-A 2.0: 4 x Type-A |
| Передний ввод / вывод | 3.2 Gen 2×2: 1 порт USB Type-C® 3.2 Gen 1: 2 порта Type -A 2.0: 4 порта Type-A |
| Аура | 3 x адресных заголовка Gen 2 RGB 1 x заголовок AURA RGB |
| Охлаждение | 8 разъемов для вентиляторов |
ASUS ROG Strix Z690-F Gaming WiFi и ROG Strix Z690-A Gaming WiFi D4
ОЗУ DDR5 и твердотельные накопители PCIe 5.0 обещают существенный прирост производительности для рабочих процессов, которые могут использовать их потенциал, но для твердотельных накопителей PCIe 4.0 и оперативной памяти DDR4 еще много жизни. Геймеры, которые не против подождать, пока эти передовые технологии станут немного более популярными, но которые готовы к повышению производительности процессоров Intel 12-го поколения, могут предпочесть ROG Strix Z690-F Gaming WiFi или ROG Strix Z690- Игровой Wi-Fi D4.
Эти материнские платы по-прежнему предлагают Intel 2.5Gb Ethernet, слот PCIe 5.0 x16, высококачественный звук и широкий выбор возможностей подключения. ROG Strix Z690-F Gaming WiFi поддерживает WiFi 6E и DDR5 RAM, но не имеет слотов PCIe 5.0 M.2 от материнских плат Z690 более высокого класса. ROG Strix Z690-A Gaming WiFi D4 предлагает Wi-Fi 6, аналогично ограничен твердотельными накопителями PCIe 4.0 и имеет слоты для оперативной памяти DDR4 текущего поколения.
ASUS ROG Strix Z690-F Gaming Wi-Fi | ASUS ROG Strix Z690-A Gaming Wi-Fi D4 | |
|---|---|---|
| Размер | ATX | |
| объем памяти | 4 x DDR5 до 6400+ (OC) | 4 x DDR4 до 5333+ (OC) |
| PCIe | 1 x PCIe 5.0 x16 (@ x16) 1 x PCIe 3.0 x16 (@ x4 или 4×4 режимы) | |
| Место хранения | 2 x M.2 22110 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) | |
| Сети | 1 x Intel® WiFi 6E 2,5 Гбайт | 1 x Intel® 2.5 Гбайт Intel® WiFi 6 |
| Аудио | Realtek ALC 4080 Savitech SV3H712 AMP | |
| Thunderbolt ™ 4 | 1 х заголовок | |
| Задний ввод / вывод | 3.2 Gen 2×2: 1 x USB Type-C® 3.2 Gen 2: 2 x Type-A, 1 x USB Type-C® 3.2 Gen 1: 4 x Type-A 2.0: 2 x Type-A | |
| Передний ввод / вывод | 3.2 Gen 2×2: 1 порт USB Type-C® 3.2 Gen 1: 2 порта Type -A 2.0: 4 порта Type-A | |
| Аура | 3 x адресных заголовка Gen 2 RGB 1 x заголовок AURA RGB | |
| Охлаждение | 8 разъемов для вентиляторов | |
ASUS ROG Strix Z690-G Gaming WiFi и ASUS ROG Strix Z690-I Gaming WiFi
Для настольного ПК, который не занимает слишком много места на столе, компактная конструкция — заманчивый выбор.
ROG Strix Z690-G Gaming WiFi имеет форм-фактор microATX без ущерба для функций. Несмотря на свои меньшие размеры, он по-прежнему предлагает три встроенных слота для твердотельных накопителей PCIe 4.0, слот PCIe 5.0 для вашей видеокарты, множество портов USB и множество разъемов для вентиляторов и светодиодных лент RGB.
Если microATX недостаточно мал на ваш вкус, обратите внимание на ROG Strix Z690-I Gaming WiFi.
Эта материнская плата Mini-ITX пытается стать вашим ПК малого форм-фактора — может быть, игровой системой в вашем домашнем развлекательном центре? Сама плата представляет собой компактный квадрат, который не намного больше вашей руки, но имеет существенное охлаждение для своих VRM, слот PCIe 5.0 для вашей видеокарты и два встроенных слота M.2 для твердотельных накопителей PCIe 4.0.
ASUS ROG Strix Z690-G Gaming Wi-Fi | ASUS ROG Strix Z690-I Gaming Wi-Fi | |
|---|---|---|
| Размер | mATX | Mini-ITX |
| объем памяти | 4 x DDR5 до 6000+ (в разгоне) | 2 x DDR5 до 6400+ (OC) |
| PCIe | 1 x PCIe 5.0 x16 (@ x16) 1 x PCIe 4.0 x16 (макс. @ X4) | 1 разъем PCIe 5.0 x16 (@ x16) |
| Место хранения | 2 x M.2 2280 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) | 1 x M.2 2280 (PCIe 4.0 x4) 1 x M.2 2280 (PCIe 4.0 x4 и SATA) |
| Сети | 1 x Intel® WiFi 6E 2,5 Гбайт | |
| Аудио | Realtek ALC 4080 Savitech SV3H712 AMP | На борту: 2 порта USB Type-C® |
| Thunderbolt ™ 4 | н / д | На борту: 2 порта USB Type-C® |
| Задний ввод / вывод | 3.2 Gen 2×2: 1 x USB Type-C® 3.2 Gen 2: 2 x Type-A, 1 x USB Type-C® 3.2 Gen 1: 4 x Type-A 2.0: 2 x Type-A | Thunderbolt ™ 4: 2 x USB Type-C® 3.2 Gen 2: 2 x Type-A 3.2 Gen 1: 3 x Type-A 2.0: 2 x Type-A |
| Передний ввод / вывод | 3.2 Gen 2×2: 1 порт USB Type-C® 3.2 Gen 1: 2 порта Type -A 2.0: 4 порта Type-A | 3.2 Gen 2×2: 1 порт USB Type-C® 3.2 Gen 1: 2 порта Type -A 2.0: 2 порта Type-A |
| Аура | 3 x адресных заголовка Gen 2 RGB 1 x заголовок AURA RGB | Встроенный: 1 адресный заголовок RGB Gen 2, 1 заголовок AURA RGB Карта SATA на передней панели: 1 адресный заголовок RGB Gen 2 |
| Охлаждение | 6 разъемов для вентиляторов | 3 х разъема для вентиляторов |
